AS-i總線的星型連接拓?fù)?/div>
發布時間:2023-07-13 11:10 瀏覽次數:6472

四星電子的ASI-RPT03中繼器為DIN35mm標準導軌安裝,由于中繼器有一定的信號延遲,為保證31個從站的掃描時間不大于5ms,或62個從站的掃描時間不大于10ms,根據AS-Interface標準規定一條總線上最多串聯2個中繼器。對于需要拓展更多的總線,中繼器可采用星型連接拓?fù)?;還可以在總線末端增加AS-Interface總線終端進一步延長通訊距離;為了傳輸更遠的距離和解決各種電磁干擾,可采用四星電子的AS-Interface轉光纖適配器FO-ASI-S。


1、AS-Interface中繼器串聯連接拓?fù)洌?/span>

為保證31個AS-i從站的掃描時間不大于5ms,或62個AS-i從站的掃描時間不大于10ms,根據AS-Interface標準規定一條總線上最多串聯2個中繼器。

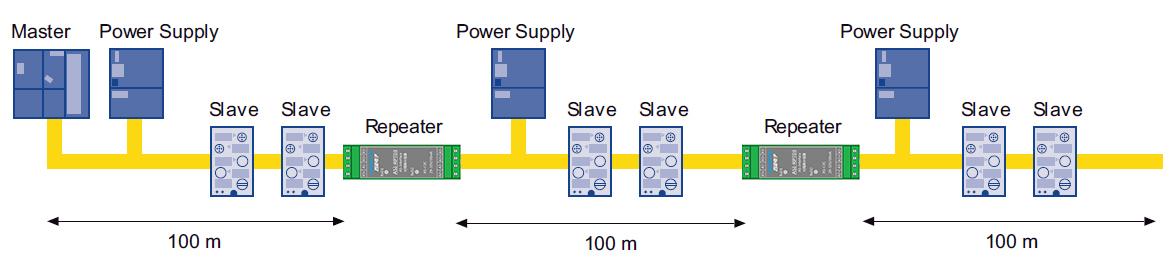

圖1  AS-i中繼器串聯連接拓?fù)?/span>



2、帶有總線終端的連接拓?fù)洌?/span>

在網段末端安裝AS-Interface總線終端ASI-TR03,可將網段傳輸距離延長到最大200米。需要注意的是,只有當網段長度大于100米時,才允許也必須安裝總線終端,這時該網段的最大長度可達200米,并且總線終端必須安裝在離該段電源最遠的電纜末端處。

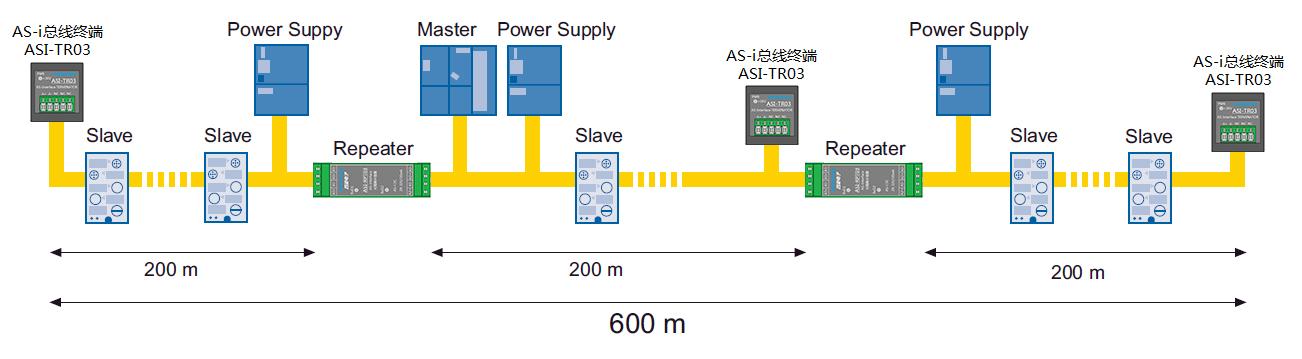

圖2 帶有總線終端的連接拓?fù)?/span>



3、AS-Interface星型連接拓?fù)洌?/span>

多個ASI-RPT03中繼器可組合連接成集線器實現星型網絡拓?fù)?,且?shù)量不受限制。這極大的拓展了AS-i總線的覆蓋范圍,也易于現場調試和故障排查,任何一路的AS-i設備或總線發生故障時不會影響其它各路的正常通訊。

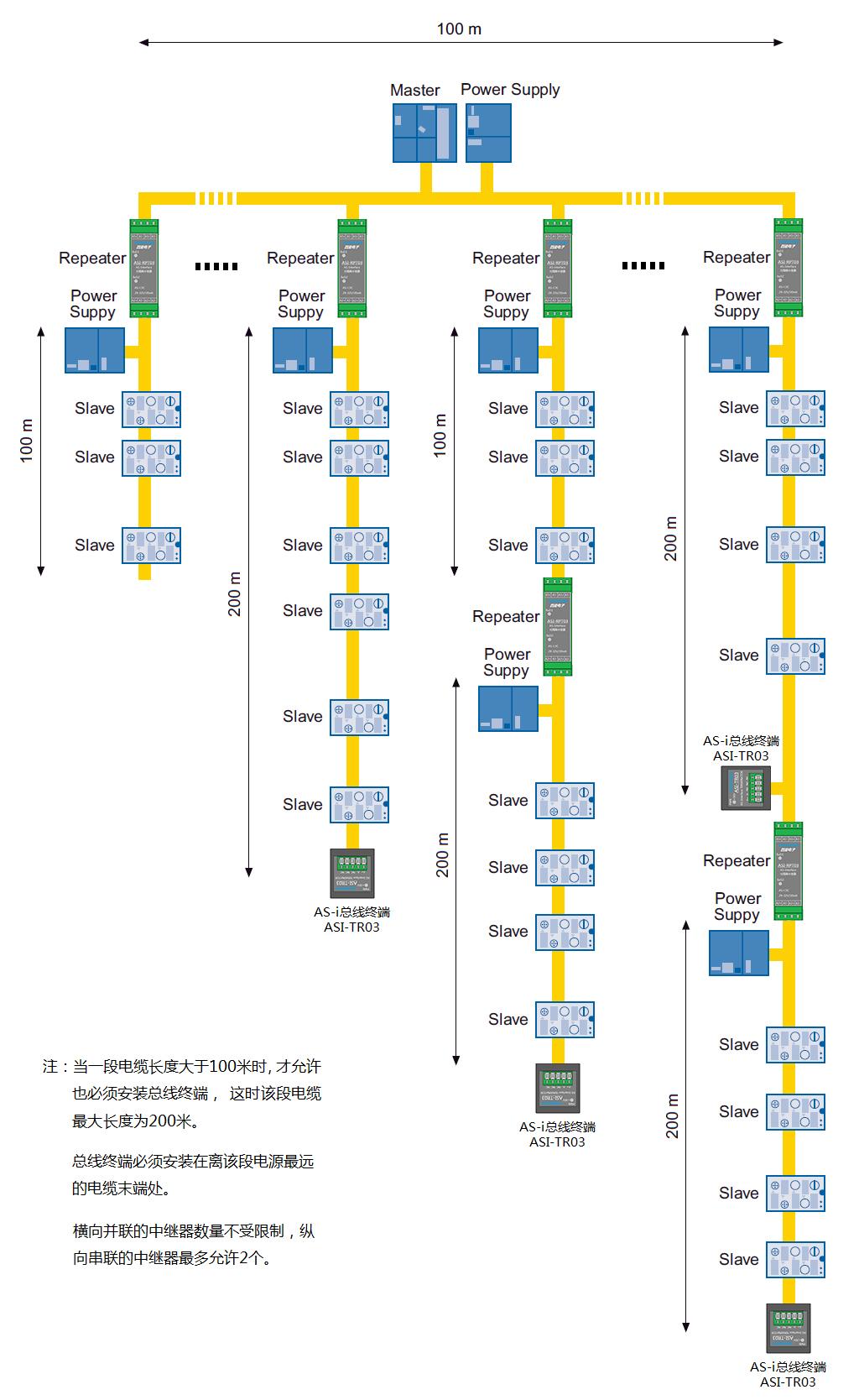

圖3  AS-i星型連接拓?fù)?/span>
